제품 상세정보
원래 장소: 광둥
브랜드 이름: No Brand
인증: CE certification and others
모델 번호: 텔레스코픽 암 굴삭기
지불과 운송 용어
최소 주문 수량: 1
가격: 17000$~28000$
포장 세부 사항: 나일론 버블 백
배달 시간: 25일
지불 조건: TT
공급 능력: 한 달에 10세트
원래 장소: |
광둥, 중국 |
적당한 굴삭기(톤): |
20-50T |
제품 이름: |
발굴기 망원경 붐 |
판매 유형: |
새로운 제품 2022 |
판매 후 서비스 제공: |
온라인 지원 |
색상: |
노란색/ 회색/ 빨간색/ 녹색/ 사용자 정의 |
소재: |
BS900 |
적용: |
발굴기 부착장 |
조건: |
100%new |
적용 가능한 산업: |
건설 작업, 기계 정비소, 에너지 & ; 파면서, 재료사를 구축하기 |
무게: |
5.6t |
포장: |
버블 백 포장 |
용량: |
1.5cbm, 2.2cbm |
모크: |
1 PC |
색상: |
맞춤형 |
굴착 깊이: |
25M, 30M, 32M |
적당합니다: |
페르세완 알라트 베라트 |
원래 장소: |
광둥, 중국 |
적당한 굴삭기(톤): |
20-50T |
제품 이름: |
발굴기 망원경 붐 |
판매 유형: |
새로운 제품 2022 |
판매 후 서비스 제공: |
온라인 지원 |
색상: |
노란색/ 회색/ 빨간색/ 녹색/ 사용자 정의 |
소재: |
BS900 |
적용: |
발굴기 부착장 |
조건: |
100%new |
적용 가능한 산업: |
건설 작업, 기계 정비소, 에너지 & ; 파면서, 재료사를 구축하기 |
무게: |
5.6t |
포장: |
버블 백 포장 |
용량: |
1.5cbm, 2.2cbm |
모크: |
1 PC |
색상: |
맞춤형 |
굴착 깊이: |
25M, 30M, 32M |
적당합니다: |
페르세완 알라트 베라트 |

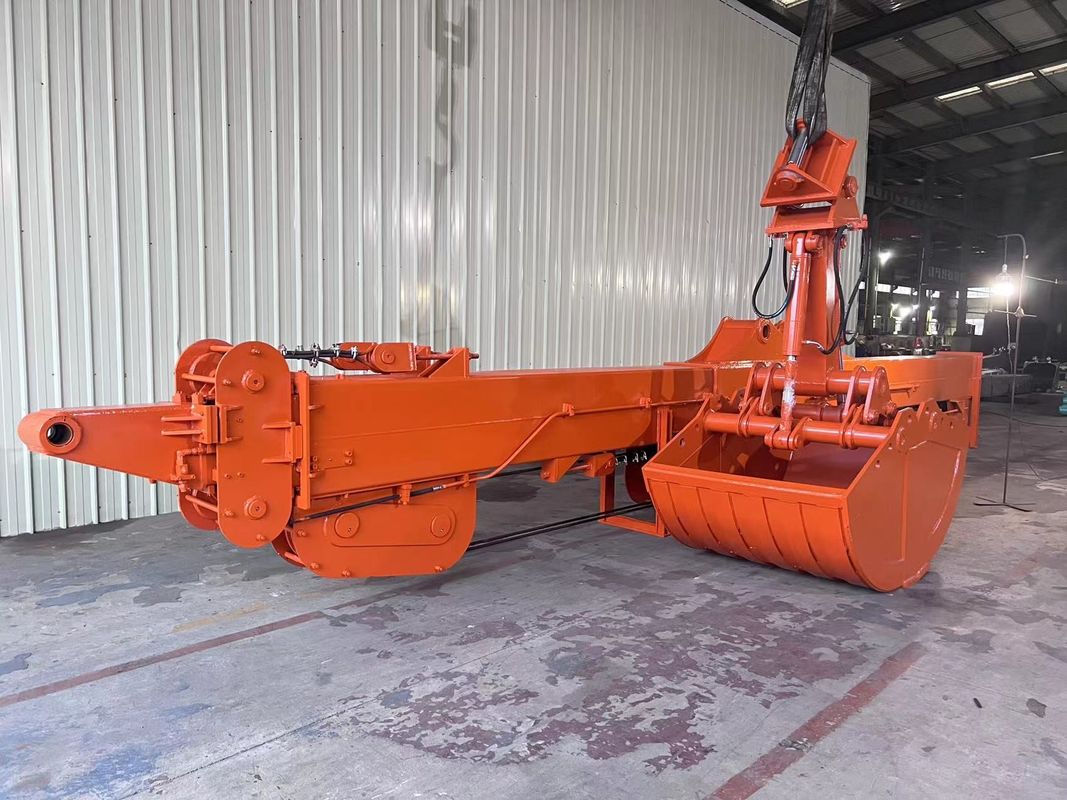

25M 망원경 디퍼 팔 발굴기 DX225
이스라엘 프로젝트용 맞춤형 망원경 무기:
✔18m-32m 도달(ISO 9001 인증)
✔직접 OEM 맞춤Doosan/Volvo/CAT의 경우
✔1년 구조 보증
01 다음을 준비해야 합니다.
3명이 필요해요: 1명이 운전자이고 2명이 설치사
발굴기 추가 파이프 라인이 있는지 확인
필요 도구:
내부 및 외부 플러그 (M26x1.5H형) 2 세트
내부 및 외부 플러그 (여성형 3/4형) 2개 세트
내부 및 외부 플러그 (여성형) 2 세트
내부 및 외부 플러그 ((19 미국 평면 절단 유형) 1 세트
열기 열기: 17-19,18-21,22-24,27-30,30-32 ((2 세트)
36-41 ((2개 세트)
조절 가능한 스위치: 450#,300#
이중 오프셋 링 클래너: 18,21,22,24
빠른 스위치와 소켓
플래트 헤드 스크루브라이버, 필립스 스크루브라이버
10# T 막대기, 텐저, 서펜더, 막대기 윗 막대기, 스레지머
02 수압 압력을 제거
발굴기를 끄고 수압 선의 압력을 제거해야합니다 먼저
(압 밸브에 있는 버튼은 튜브에서 압력을 제거
힘, 구제 밸브가 작동하지 않는 경우, 당신은 액체를 제거 할 수 있습니다
또한 탱크 뚜?? 에서 압력을 제거 할 수 있습니다.)
03 망원경 팔 설치
04 파이프 라인을 설치
05 이미 연결된 망원경 팔
06 양방향 발 스위치를 설치하는 방법을 보자
양방향으로 발 페달 스위치를 교체
07 양방향 발 페달 스위치는 네 개의 커넥터로 구성됩니다.
T, P, A1, A2
T 포트는
T 발굴기의 이동 밸브 포트
3면 관절을 사용하여
기름 흐름
마찬가지로 P 포트를 연결해야 합니다
가동 밸브의 P 포트에
기름 분리를 위한 3면 연결 장치
마지막으로, A1 및 A2 커넥터는
파일럿 제어 연결 장치에 연결됩니다.
분배 밸브
08 이동 밸브
지정 된 표시를 보여주기 위해 카비 바닥에 위치한 고무 패드를 제거
이중 방향 페달 스위치에 대한 설치 열. 일반적으로이 열
카비의 오른쪽에 위치하고 있습니다.
이동 밸브의 T 포트와 P 포트를 찾아 T 포트에 대응
그리고 P 포트는 발 페달에 연결됩니다.
09 연결 파이프
A1 및 A2는 분배 밸브에 연결됩니다. 분배 밸브를 찾기 위해, 차단 파이프 라인을 따라 이동하고 분배 밸브에 연결되는 곳을 관찰하십시오.
연결의 양쪽 또는 해당 위치에서 공동 위치를 찾으십시오
밸브 커버가 보이는 중간 위치로 A1과 A2를 각각 이 두 위치로 연결합니다.
해당 밸브 커버를 찾으십시오. 오일 입구 파이프의 밸브 커버는 일반적으로
A1에 연결되고, 오일 리턴 파이프의 밸브 커버는 A2에 연결됩니다.
역행동이 발생하면 A1과 A2에 연결된 파이프라인을 교체합니다.
10 파이프 연결 도표
11 설치 후, 그것은 윤활을 해야 합니다
스핀 위치, 망원경 팔의 팔 튜브에 지방을 적용,망원경 팔에 많은 윤활 구멍이 있습니다 지방을 추가 할 수 있습니다, 망원경 팔 또한 온 몸을 윤활해야합니다!
메타 설명:
어떻게 해야 하는지 배우세요발굴기 망원경 팔을 설치이 단계별 가이드를 통해 안전하고 효율적으로건설, 광산 및 토양 이동 프로젝트에필리핀, 인도네시아, 말레이시아, 싱가포르.
태그:
발굴기 망원경 팔, 망원경 붐, 망원경 디퍼, 망원경 스톨, 망원경 디퍼 부착, 중장비 설치
각종 발굴기 긴 팔, 철거 팔, 슬라이딩 팔, 망원경 팔, 바위 팔, clamshell 버킷, 잡기 등 제조에 전문
